F-S2500是针对高温尼龙HTPA开发的流动剂。添加1%就可以显著提高其流动性，同时基本不影响其热性能和机械性能。辅以抗氧剂/抑酸剂，加工温度的适度降低，流动剂的添加不会对其外观和颜色造成明显影响，可做本色加工。
注：图表中“HTPA”为HTPA纯树脂过机料。
| 测试条件 | HTPA | +1% F-S2500 | |
|---|---|---|---|
| MI (g/10min) | 320℃, 2.16 kg | 24 | 46 |
| 阿基米德螺旋线(cm) | 注塑温度：320℃ | 21 | 27 |

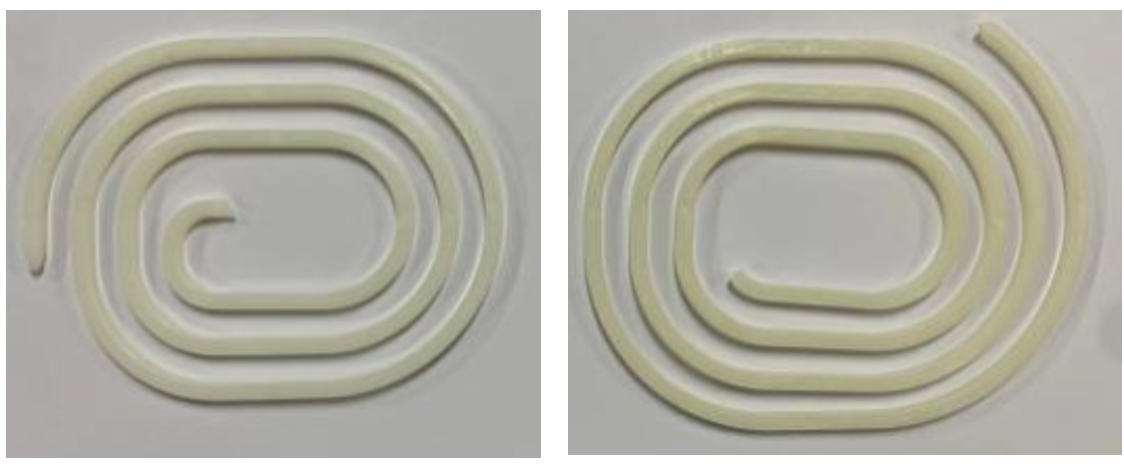

图1. 阿基米德螺旋线：HTPA（左）；HTPA+1%F-S2500（右）
| 测试条件 | 单位 | HTPA | +1% F-S2500 | |
|---|---|---|---|---|
| 弯曲强度 | ISO 178 | MPa | 96 | 95 |
| 弯曲模量 | ISO 178 | MPa | 2947 | 2930 |
| 缺口冲击强度 | ISO179 | kJ/m² | 6.5 | 6.1 |
| 无缺口冲击强度 | ISO179 | kJ/m² | 16.9 | 15.8 |
| 拉伸强度 | ISO 527 | MPa | 47 | 44 |
| 断裂伸长率 | ISO 527 | % | 2.5 | 2.3 |
| 热变形温度 (1.8 MPa) | ISO 75 | ℃ | 99 | 94 |
| 维卡软化点 (50N) | ISO 306 | ℃ | 258 | 256 |
| HTPA+30%GF | 测试条件 | +0% F-S2500 | +1% F-S2500 |
|---|---|---|---|
| MI (g/10min) | 320℃/5 kg | 65 | 91 |
| 阿基米德螺旋线（cm） | 注塑温度：320℃ | 15 | 18 |
微信公众号
TOP
首页
PPA流动剂F-S2500_SDS
