F-S1300是针对聚苯醚(PPO)开发的新型流动剂，具有较高的热稳定性，和PPO有极佳的相容性。少量添加可使PPO的流动性得到明显改善，且不影响其机械性能和热性能。
注：图表中“PPO”为PPO纯树脂过机料。
| 测试条件 | PPO | +2% F-S1300 | |
|---|---|---|---|
| MI (g/10min) | 280℃, 5.0 kg | 8.9 | 12 |
| 阿基米德螺旋线 | 注塑温度：290℃ | 8 | 9 |

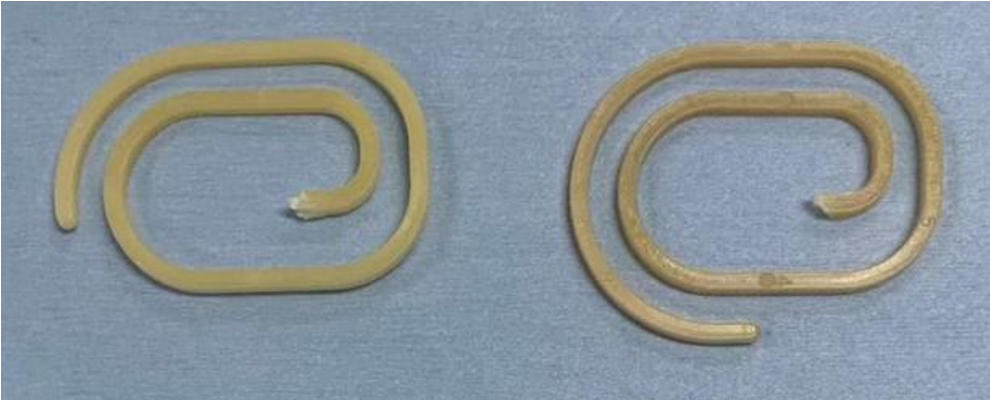

图1. 阿基米德螺旋线：PPO（左）；PPO+2% F-S1300（右）
| 测试条件 | 单位 | PPO | +2% F-S1300 | |
|---|---|---|---|---|
| 弯曲强度 | ISO 178 | MPa | 71 | 73 |
| 弯曲模量 | ISO 178 | MPa | 2220 | 2315 |
| 拉伸强度 | ISO 527 | MPa | 55 | 55 |
| 断裂伸长率 | ISO 527 | % | 29 | 31 |
| 缺口冲击强度 | ISO 179 | kJ/m² | 17.1 | 16.3 |
| 热变形温度 (1.8 MPa) | ISO 75 | ℃ | 115 | 112 |
| 维卡软化点 (50N) | ISO 306 | ℃ | 141 | 138 |
微信公众号
TOP
首页
PPO-PPE流动剂F-S1300_SDS
