F-S3500是一种专门为聚酯（PBT/PET）开发的流动剂，添加1%可使PBT的流动性提高33%左右，且对其机械性能和热性能无明显影响。该流动剂还可以作为阻燃协效剂使用，与传统的聚酯阻燃剂一起，具有阻燃协同作用。
注：图表中“PBT”为PBT纯树脂过机料。
| 测试项目 | 测试条件 | PBT | +1% F-S3500 |
|---|---|---|---|
| MI (g/10min) | 250℃, 2.16 kg | 21 | 28 |
| 阿基米德螺旋线（cm） | 注塑温度：240℃ | 9 | 11 |

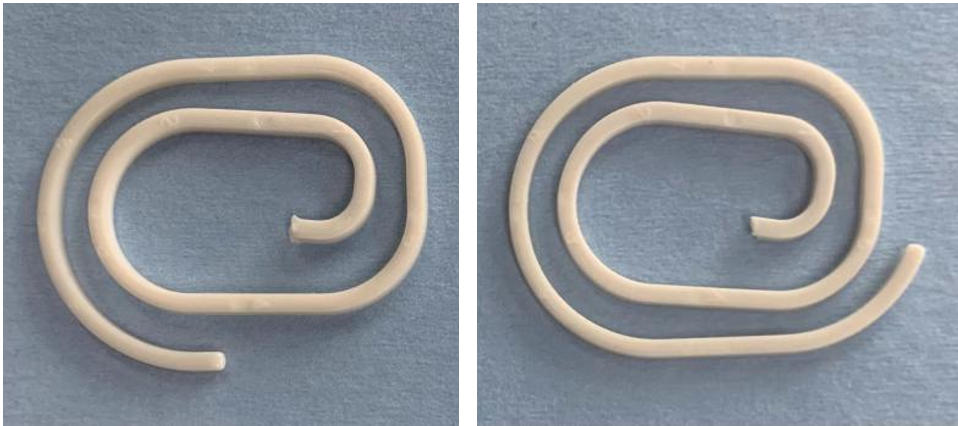

图1. 螺旋流动长度：PBT（左）；PBT+1% F-S3500（右）
| 测试项目 | 测试条件 | 单位 | PBT | +1% F-S3500 |
|---|---|---|---|---|
| 弯曲强度 | ISO 178 | MPa | 75 | 72 |
| 弯曲模量 | ISO 178 | MPa | 2407 | 2303 |
| 拉伸强度 | ISO 527 | MPa | 60 | 58 |
| 断裂伸长率 | ISO 527 | % | 18.5 | 18.1 |
| 缺口冲击强度 | ISO 179 | kJ/m² | 5.0 | 4.7 |
| 无缺口冲击强度 | ISO 179 | kJ/m² | NB | NB |
| 热变形温度 (1.8 MPa ) | ISO 75 | ℃ | 63 | 59 |
| 维卡软化点 (10N) | ISO 306 | ℃ | 218 | 218 |
微信公众号
TOP
首页
聚酯阻燃协效剂&流动剂F-S3500_SDS
