PC流动剂母粒 F-M510

F-M510是针对聚碳酸酯（PC）开发的流动剂母粒。少量添加即可显著改善PC的流动性，同时其不会影响其透明性、机械性能和热性能。

1. 材料

	测试条件	PC过机料	+1% F-M510
MI (g/10min)	300℃, 1.20 kg	15	20
阿基米德螺旋线	注塑温度：310℃	14	15

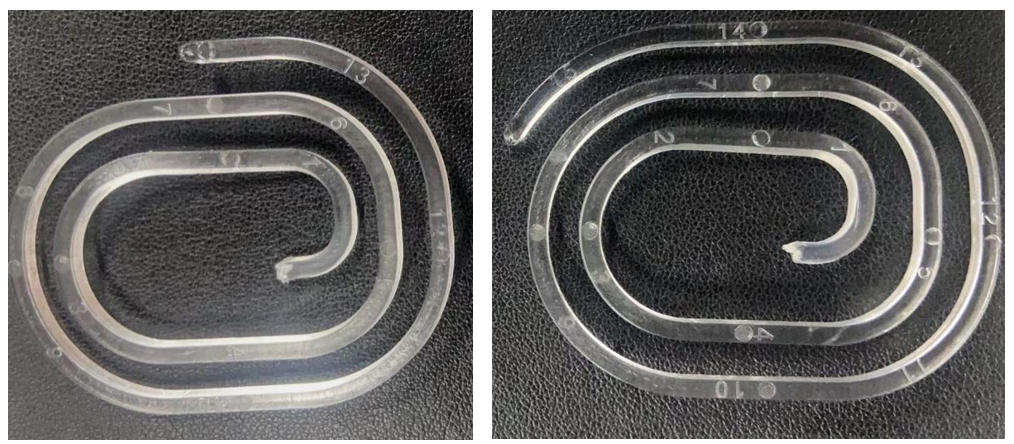

图1 阿基米德螺旋线：（左）PC；（右）PC+1% F-M510

	测试条件	PC	+1% F-M510
透光率 (%)	GB/T-2410(1.6mm)	88.0	87.45

	测试条件	单位	PC	+1% F-M510
弯曲强度	ISO 178	MPa	92	93
弯曲模量	ISO 178	MPa	2367	2404
缺口冲击强度	ISO179	kJ/m²	68	66
拉伸强度	ISO 527	MPa	63	63
断裂伸长率	ISO 527	%	65	62
热变形温度 (1.8 MPa)	ISO 75	℃	119	119
维卡软化点 (50N)	ISO 306	℃	144	143

PC	测试条件	0% F-M510	1% F-M510	2% F-M510	3% F-M510	4% F-M510
MI (g/10min)	300℃/1.20 kg	15	20	23	30	33

PC+20%GF	测试条件	0% F-M510	1% F-M510	2% F-M510	3% F-M510	4% F-M510
MI (g/10min)	300℃/1.20 kg	8.5	12	15	18	23

参照一般PC加工工艺。F-M510的加入能够有效的提高熔体的流动性，注塑加工时可以适当降低注射压力。

25kg/包。样品可按照要求包装。

*本资料中推荐使用数据可作为各种用途的参照。其中内容伴随着新的技术改进也会有一些修正。所以在设计产品时，产品的使用环境、结构需充分考虑，产品是否发生各种问题需客户自行判断。

上一个
