PC阻燃剂

玻纤增强PC阻燃剂DR-M7203

DR-M7203是针对玻纤增强PC开发的新型无卤阻燃剂，适用于20%和30%玻纤增强PC。可以达到0.8~1.6mm的阻燃V0，且对增强PC流动性有显著改善；并且对增强PC的热性能以及力学性能影响较小。DR-M7203不含卤素，可以完美满足无卤去氟的法规要求。

原料

测试项目	测试标准	单位	PC-GF20	PC-GF20+8% DR-M7203	PC-GF20+10% DR-M7203	PC-GF30	PC-GF30+9% DR-M7203
拉伸强度	ISO 527	MPa	105	113	102	127	124
断裂伸长率	ISO 527	%	3.8	2.8	3.0	3.0	2.5
弯曲强度	ISO 178	MPa	158	153	139	166	151
弯曲模量	ISO 178	MPa	6377	6294	6107	7660	7912
简支梁缺口冲击强度	ISO 179	kJ/m²	13.2	12.5	12.4	13.3	11.4
热变形温度 (1.8MPa)	ISO 75	℃	138	121	114	139	113

测试项目	测试条件	PC-GF20	PC-GF20+8% DR-M7203	PC-GF20+10% DR-M7203	PC-GF30	PC-GF30+9% DR-M7203
熔指 (g/10min)	300℃, 1.2kg	11.1	18.5	17.8	7.8	18.8
阿基米德螺旋线 (厘米)	注塑温度：270℃	18	25	28	19	27

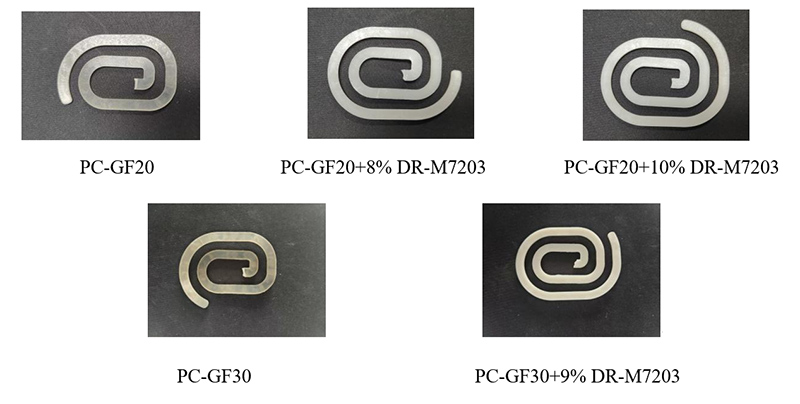

图1 阿基米德螺旋线（5*2mm，刻度间距10mm）

添加阻燃剂DR-M7203，在满足UL94--0.8~1.6mm@V0的同时，对20%和30%玻纤增强PC力学性能以及热性能影响较小，同时显著提升了增强PC的加工流动性。

上一个
